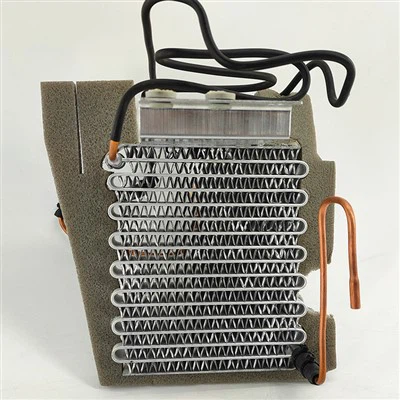

Oro kondicionavimo briaunotas šilumokaitis 8 konstrukcijos parametrai

Šilumokaičio temperatūros parametrai: garavimo temperatūra paprastai yra 3-8 laipsniai C, o kondensacijos temperatūra paprastai yra 45-54 laipsniai C (tai temperatūros reikšmė, apskaičiuota pagal komfortinio oro kondicionieriaus konstrukciją, o vardinė pagal tai taip pat tikrinamas kompresoriaus aušinimo pajėgumas). Įeinančio ir išleidžiamo oro temperatūrų skirtumas paprastai yra 8-10 laipsnių C, o žemos temperatūros įrenginyje garintuvo temperatūrų skirtumas bus mažesnis. Temperatūros skirtumas tarp garavimo temperatūros, kondensacijos temperatūros ir išeinančio oro temperatūros paprastai yra apie 10 laipsnių.

Perkaitimas garintuve paprastai yra 5-10 laipsnis C (perkaitimas skiriasi nuo įsiurbimo temperatūros, o skirstytuvas arba žemos temperatūros įtaisas labai skiriasi), o kondensatoriaus peršalimas paprastai yra {{ 2}} laipsnių C.

Garintuvo priekinio vėjo greitis paprastai yra 1.5-3 m/s, kondensatorius yra 2-3 m/s, vėjo greitis siauriausioje pusėje neturi viršyti 6 m/s, o dažniausiai naudojamas 2,5 m/s vėjo greitis.

Vamzdžio skersmuo ir storis: Paprastai 9,52 mm, 7,94 mm, 7 mm ir 5 mm varinis vamzdis su vidiniu sriegiu arba lengvasis vamzdis, mažesnis vamzdžio skersmuo gali pagerinti šilumos perdavimo efektyvumą.

Tarpai tarp eilučių x eilučių atstumas: paprastai lygiakraščio trikampio eilutės, pvz., 25,4x22 mm, 25x21,65 mm ir tt Taip pat galite naudoti 25,4x19,5 mm, 21x13,6 mm ir pan.

Pelekės: paprastai pasirinkite 0.095-0,3 mm storį, tarpas 1.1-2,5 mm. Kadangi garintuve yra kondensato, tarpai turėtų būti didesni; Kadangi kondensatorius yra sausas šilumos mainas, jį galima pasirinkti mažesnį. Atsižvelgiant į užšalimo problemą, šaldymo įrenginio garintuvas paprastai yra tarp 3-6 mm. Garintuvų ar šilumos siurblių sistemose esantiems kondensatoriams dažniausiai naudojamos hidrofilinės aliuminio plokštės. Kai kurie taip pat naudoja paprastas tabletes ir purškiamus dažus, kad išvengtų rūdžių. Pelekų forma daugiausia yra plokščia dalis, gofruota dalis, plyšinė dalis ir banguota plyšio dalis, sujungianti šias dvi dalis.

Vamzdyno struktūra: garintuvas paprastai susideda iš 2-6 eilučių, o kondensatorius - iš 1-6 eilučių. Per daug eilučių sumažės galinės eilės šilumos perdavimo efektas. Jei dėl konstrukcinių apribojimų reikia naudoti daugiau eilių, priešpriešinio vėjo greitį reikia atitinkamai padidinti, kad būtų užtikrintas galinės eilės oro tūris. Kiekviena kilpa paprastai neviršija 12-18m, garintuvas ima ribinę vertę, kondensatorius – viršutinę ribinę vertę. Žinoma, atsižvelgiama ir į šaltnešio masės srautą. Per trumpas vamzdis negali tinkamai perduoti šilumos, per ilgas vamzdis sukels didelį slėgio kritimą, skirtingo vamzdžio skersmens atsparumas taip pat skiriasi. Garintuvo slėgio kritimas neturi viršyti 5% garavimo slėgio, o kondensatoriaus - 2% kondensacijos slėgio, kitaip sumažės įrenginio efektyvumas. Paprastai po to, kai pasirenkami peleko parametrai, galima apskaičiuoti išorinį plotą ilgio vienetui, o tada galima apskaičiuoti visą reikalingą ilgį. Kai kurie garintuvų kraštinių santykiai gali būti didesni dėl aukščio apribojimų arba renkantis ventiliatorių. Kondensatoriui dėl įvairių konstrukcinių formų, tokių kaip U formos, V formos, L formos ir t.t., tereikia kiek įmanoma padidinti priešvėjinį plotą.

Srauto kelio konstrukcija: bendras požiūris yra tas, kad garintuvas paprastai yra žemyn ir išeina (šaltnešis išgaruoja į dujas, kad tekėtų aukštyn, išvengiant kaupimosi vamzdyje, turinčio įtakos šilumos perdavimui), o tada atgal ir pirmyn išeina (sudaro priešpriešinę srovę). su įleidžiamu oru). Kondensatorius paprastai nukreipiamas aukštyn ir žemyn, atgal ir į priekį (kad kondensuotas skystis galėtų kuo greičiau ištekėti iš kondensatoriaus, panaudodamas gravitaciją). Tačiau tai tik nuomonės apie šilumos perdavimo pagerinimą vienoje šilumos perdavimo pusėje, iš tikrųjų oro kondicionavimo šilumokaičio šilumos perdavimo procesas yra sudėtingas procesas, o šilumos perdavimo efektyvumui įtakos turinčių veiksnių taip pat yra daug.

Štai keletas įtakojančių veiksnių gairių:
a. Įleidimo ir išleidimo angos turi būti kuo toliau viena nuo kitos, kad būtų išvengta pakartotinio įkaitimo.
b. Įeikite ne tik iš vienos pusės, o išeikite iš kitos pusės, kad tekėtų abi pusės, kad išvengtumėte perkaitimo ar aušinimo vienoje pusėje, dėl to šilumos perdavimas bus netolygus ir sumažėtų šilumos perdavimo efektyvumas.
c. Didėjant šaltnešio sausumui vamzdyne, šilumos perdavimo efektyvumas ir toliau gerėja, todėl užpakalinės srauto dalies šilumos perdavimo pajėgumas yra didesnis nei priekinės.

Kuriant kilpą galima atsižvelgti į šias dvi idėjas:

a. Garintui, padidėjus šaltnešio dujų kiekiui, taip pat padidės slėgio kritimas ir šilumos perdavimo koeficientas, todėl garintuvo įleidimo angoje galima suprojektuoti mažiau įvado šunto, o tada padidinti šuntą gale, kad sumažintų. dujas, kad sumažintų slėgio kritimą. Aukščiau minėtas planas D yra sukurtas tokiu būdu. Kondensatoriui, priešingai, pradžioje suprojektuotas daugiau įleidimo angos, o kondensuotas skystis gali būti surinktas, kad sumažintų šuntą, kad padidėtų srautas, sustiprintas šilumos perdavimas ir padidėtų peršalimo laipsnis. dalis taip pat vadinama peršaldymo vamzdžiu. Dabar kai kurie kondensatoriai priėmė tokį dizainą. Kadangi kondensatorius dažniausiai yra aukštyn ir žemyn, surinkimo vamzdis dažniausiai yra apačioje, ir yra informacijos, kad tokia sustiprinta konstrukcija taip pat gali padėti šilumos siurbliui geriau atitirpinti.

b. Šilumokaičio vėjo pusės ir pavėjinės pusės šilumos perdavimo efektas yra gana skirtingas. Pavyzdžiui, kai vėjo greitis yra {{0}},5 m/s, šilumos perdavimas į vėjo pusę sudaro 96,3 % viso šilumos perdavimo, o kai vėjo greitis yra 3,0 m/s, šilumos perdavimas vėjo pusėje sudaro 69,2% viso šilumos perdavimo. Tai daugiausia lemia šilumos perdavimo temperatūrų skirtumo pokytis. Pavėjuje temperatūrų skirtumas tampa mažesnis, dėl to prastesnis šilumos perdavimo efektas. Kai kurios įmonės sukūrė kondensatorius su toliau nurodytomis struktūromis, iš kurių #5 geriausiai veikia. Todėl būtina svarstyti, kaip pagerinti pavėjinio vamzdyno šilumos perdavimo efektyvumą, pvz., padidinti vėjo greitį ir sumažinti į vėjo pusę bei šilumos perdavimo efektyvumą, tai yra sumažinti priešvėjinės pusės oro išleidimo temperatūrą.
